BUW-B系列 渦旋壓縮機臥式箱式冷凝機組采用愛默生谷輪ZB全封閉壓縮機，功率從2HP—10HP，使用6級電機，可分別滿足于可分別滿足于-5℃—10℃、-10℃—-18℃的需要，可廣泛用于賓館、飯店、食品、衛生、醫藥、農業、化工等行業。
貨號:
頂出風中溫箱式冷凝機組訂購 (最小量):
1付款:
出廠價原產地:
中國（廣州）顏色:
白色發貨港口:
廣州發貨周期：
15-35天產品概述：

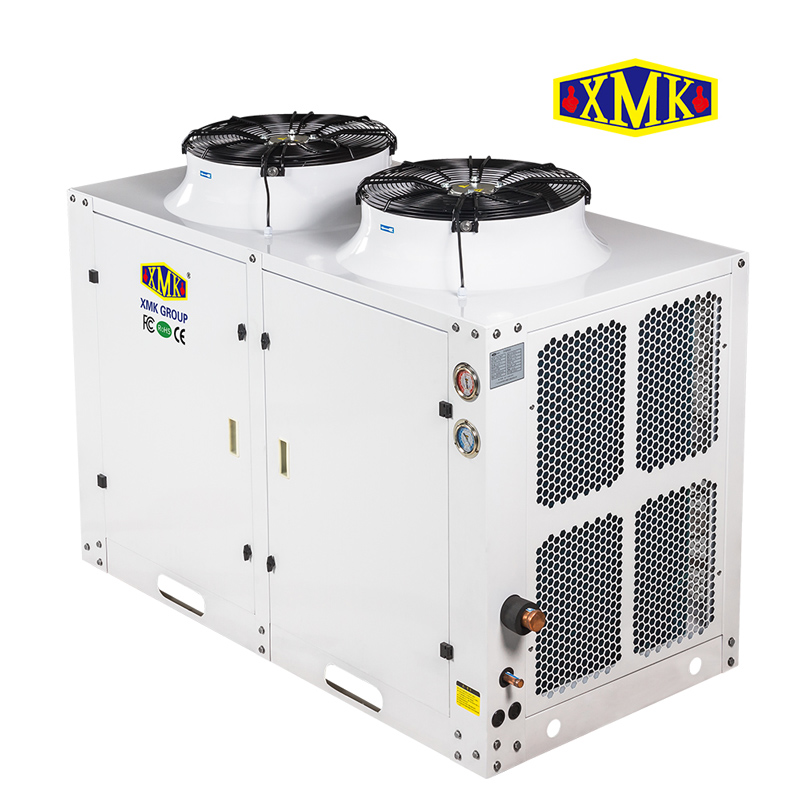

BUW-B系列箱型冷凝機組具有如下特點：

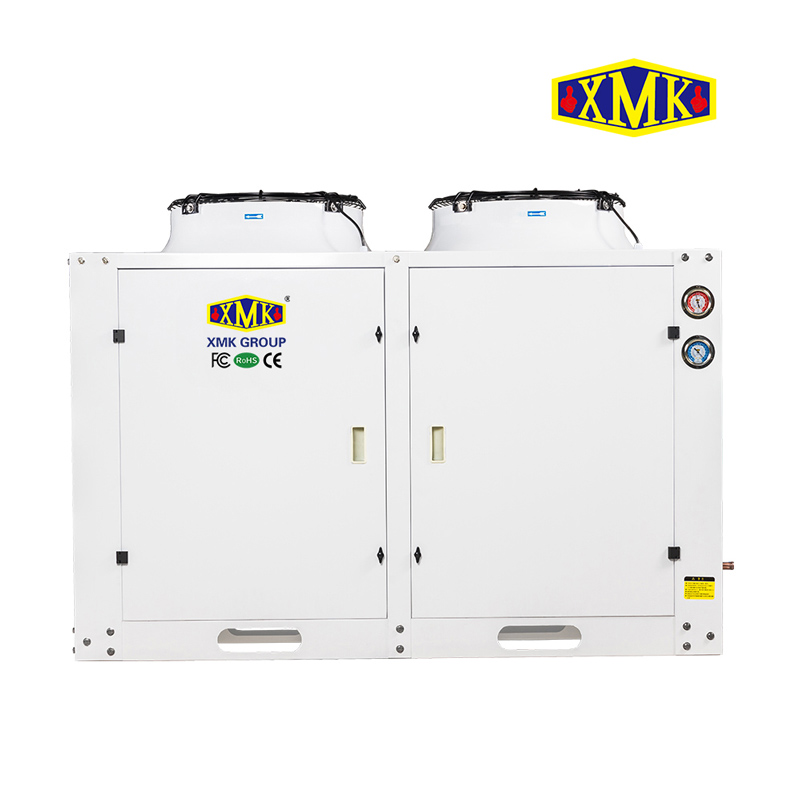

1、產品采用臥式箱型結構，高風筒設計，外形美觀；
2、機箱蓋采用鉸鏈式的結構，維護操作方便；
3、壓縮機采用艾默生的ZB系列、帶DTC噴液的ZSI系列及帶噴氣增焓的ZFI系列渦旋壓縮機，分別滿足中溫及低溫的應用；
4、采用U型冷凝器，具有迎風面大、風阻小、換熱效果好；
5、可滿足R22、R404A、R507A、R448A、R449A等制冷劑使用
主要技術參數Technical data：
中溫機組Medium Temp. Unit
制冷劑 Refrigerant R22
機組型號Model | BUW02MBE | BUW03MBE | BUW04MBE | BUW05MBE | BUW06MBE | BUW08MBE | |
電源Power Supply | 3P/380V/50Hz | ||||||
適用溫度Apply Temp. | -5℃~5℃ | ||||||
壓縮機 Comp. | 型號Model | ZB15KQ | ZB21KQ | ZB29KQ | ZB38KQ | ZB45KQ | ZB58KQ |
最大電流Max. I（A） | 6.0 | 8.0 | 11.0 | 13.5 | 16.1 | 23.0 | |
風機 Fan | 電壓Voltage（V） | 3P/380V/50HZ | |||||
電流Current（A） | 0.52 | 0.52 | 0.52 | 1.1 | 1.1 | 1.1 | |
功率Power（W） | 220 | 220 | 220 | 220×2 | 220×2 | 220×2 | |
轉速Rev.（r/min） | 1380 | 1380 | 1380 | 1380 | 1380 | 1380 | |
吸氣接口Suction Line（mm） | φ19 | φ19 | φ19 | φ19 | φ19 | φ28 | |
供液接口Liquid Line（mm） | φ9.5 | φ9.5 | φ12.7 | φ12.7 | φ12.7 | φ16 | |
尺寸 Size | L（mm） | 820 | 820 | 820 | 1320 | 1320 | 1320 |
W（mm） | 655 | 655 | 655 | 655 | 655 | 655 | |
H（mm） | 815 | 815 | 815 | 1065 | 1065 | 1065 | |
安裝Install A×B（mm） | 335×615 | 335×615 | 335×615 | 635×615 | 635×615 | 635×615 | |
外形圖Outline Drawing | A | A | A | B | B | B | |
備注：1、標準設計工況：環境溫度32℃；2、對于2HP及3HP機型可提供單相/220V/50Hz電源，訂貨時請?zhí)厥庾⒚鳌?/span>
Remarks：1,Design condition :ambient Temp. 32℃. 2, 1P/220V/50Hz power supply is available for 2HP and 3HP models. Please specify when ordering.
機組型號Model | BUW10MBE | BUW12MBE | BUW15MBE | BUW20MBE | BUW22MBE | BUW25MBE | |
電源Power Supply | 3P/380V/50Hz | ||||||
適用溫度Apply Temp. | -5℃~5℃ | ||||||
壓縮機 Comp. | 型號Model | ZB76KQ | ZB88KQ | ZB114KQ | ZB130KQ | ZB150KQ | ZB190KQ |
最大電流Max.I（A） | 26.9 | 31.0 | 38.0 | 33.1 | 38.0 | 48.3 | |
風機 Fan | 電壓Voltage（V） | 3P/380V/50HZ | |||||
電流Current（A） | 1.75 | 1.75 | 2.2 | 2.2 | 3.5 | 3.5 | |
功率Power（W） | 937 | 937 | 548×2 | 548×2 | 937×2 | 937×2 | |
轉速Rev.（r/min） | 1380 | 1380 | 1380 | 1380 | 1380 | 1380 | |
吸氣接口Suction Line（mm） | φ35 | φ35 | φ35 | φ42 | φ42 | φ42 | |
供液接口Liquid Line（mm） | φ16 | φ16 | φ16 | φ22 | φ22 | φ22 | |
尺寸 Size | L（mm） | 1020 | 1020 | 1620 | 1620 | 1920 | 1920 |
W（mm） | 905 | 905 | 805 | 805 | 905 | 905 | |
H（mm） | 1205 | 1205 | 1205 | 1205 | 1305 | 1305 | |
安裝Install A×B（mm） | 460×865 | 460×865 | 700×765 | 700×765 | 1000×865 | 1000×865 | |
外形圖Outline Drawling | A | A | B | B | B | B | |
備注：1、標準設計工況：環境溫度32℃；2、對于2HP及3HP機型可提供單相/220V/50Hz電源，訂貨時請?zhí)厥庾⒚鳌?/span>
Remarks：1,Design condition :ambient Temp. 32℃. 2, 1P/220V/50Hz power supply is available for 2HP and 3HP models. Please specify when ordering.
制冷劑Refrigerant R404A/R507A
機組型號Model | BUW02MBEY | BUW03MBEY | BUW04MBEY | BUW05MBEY | BUW06MBEY | BUW08MBEY | |
電源Power Supply | 3P/380V/50Hz | ||||||
適用溫度Apply Temp. | -10℃~5℃ | ||||||
壓縮機 Comp. | 型號Model | ZB15KQE | ZB21KQE | ZB29KQE | ZB38KQE | ZB45KQE | ZB58KQE |
最大電流 Max.I（A） | 6.0 | 8.0 | 11.0 | 13.5 | 16.1 | 23.0 | |
風機 Fan | 電壓Voltage（V） | 3P/380V/50HZ | |||||
電流Current（A） | 0.52 | 0.52 | 0.52 | 1.1 | 1.1 | 1.1 | |
功率Power（W） | 220 | 220 | 220 | 220×2 | 220×2 | 220×2 | |
轉速Rev.（r/min） | 1380 | 1380 | 1380 | 1380 | 1380 | 1380 | |
吸氣接口Suction Lin（mm） | φ19 | φ19 | φ19 | φ19 | φ19 | φ28 | |
供液接口Liquid Line（mm） | φ9.5 | φ9.5 | φ12.7 | φ12.7 | φ12.7 | φ16 | |
尺寸 Size | L（mm） | 820 | 820 | 820 | 1320 | 1320 | 1320 |
W（mm） | 655 | 655 | 655 | 655 | 655 | 655 | |
H（mm） | 815 | 815 | 815 | 1065 | 1065 | 1065 | |
安裝InstallA×B（mm） | 335×615 | 335×615 | 335×615 | 635×615 | 635×615 | 635×615 | |
外形圖Outline Drawling | A | A | A | B | B | B | |
機組型號Model | BUW10MBEY | BUW13MBEY | BUW15MBEY | BUW20MBEY | BUW22MBEY | BUW25MBEY | |
電源Power Supply | 3P/380V/50Hz | ||||||
適用溫度Apply Temp. | -10℃~5℃ | ||||||
壓縮機 Comp. | 型號Model | ZB76KQE | ZB95KQE | ZB114KQE | ZB130KQE | ZB150KQE | ZB190KQE |
最大電流 Max.I（A） | 26.9 | 31.0 | 38.0 | 33.1 | 38.0 | 48.3 | |
風機 Fan | 電壓Voltage（V） | 3P/380V/50HZ | |||||
電流Current（A） | 1.75 | 2.2 | 2.2 | 2.2 | 3.5 | 3.5 | |
功率Power（W） | 937 | 548×2 | 548×2 | 548×2 | 937×2 | 937×2 | |
轉速Rev.（r/min） | 1380 | 1380 | 1380 | 1380 | 1380 | 1380 | |
吸氣接口Suction Lin（mm） | φ35 | φ35 | φ35 | φ42 | φ42 | φ42 | |
供液接口Liquid Line（mm） | φ16 | φ16 | φ16 | φ22 | φ22 | φ22 | |
尺寸 Size | L（mm） | 1020 | 1620 | 1620 | 1620 | 1920 | 1920 |
W（mm） | 905 | 805 | 805 | 805 | 905 | 905 | |
H（mm） | 1205 | 1205 | 1205 | 1205 | 1305 | 1305 | |
安裝InstallA×B（mm） | 460×865 | 700×765 | 700×765 | 700×765 | 1000×865 | 1000×865 | |
外形圖Outline Drawing | A | B | B | B | B | B | |
備注：1、標準設計工況：環境溫度32℃；2、對于2HP及3HP機型可提供單相/220V/50Hz電源，訂貨時請?zhí)厥庾⒚鳌?/span>
Remarks：1,Design condition :ambient Temp. 32℃. 2, 1P/220V/50Hz power supply is available for 2HP and 3HP models. Please specify when ordering.
