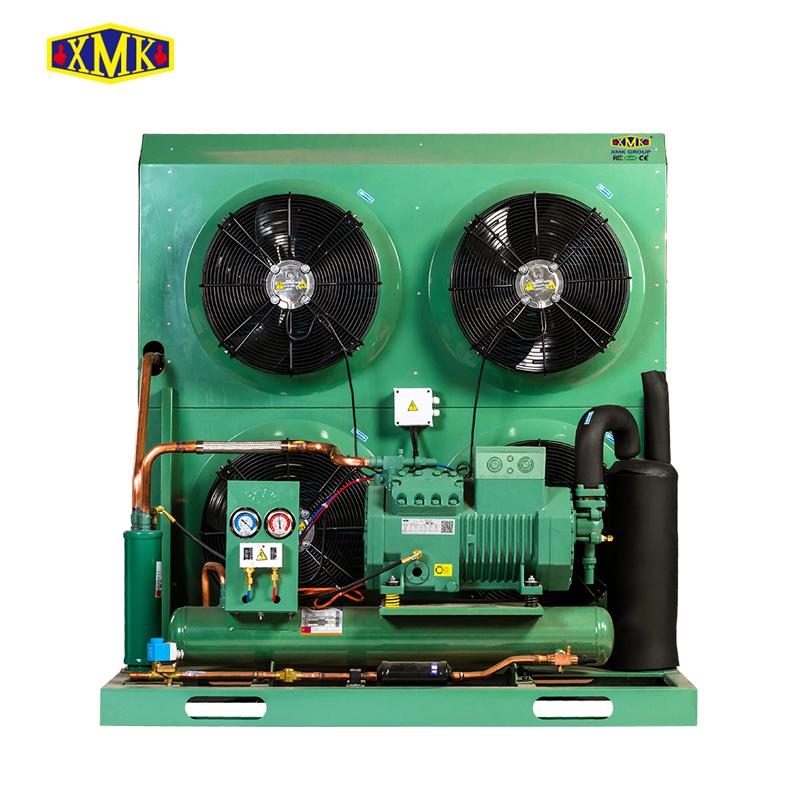

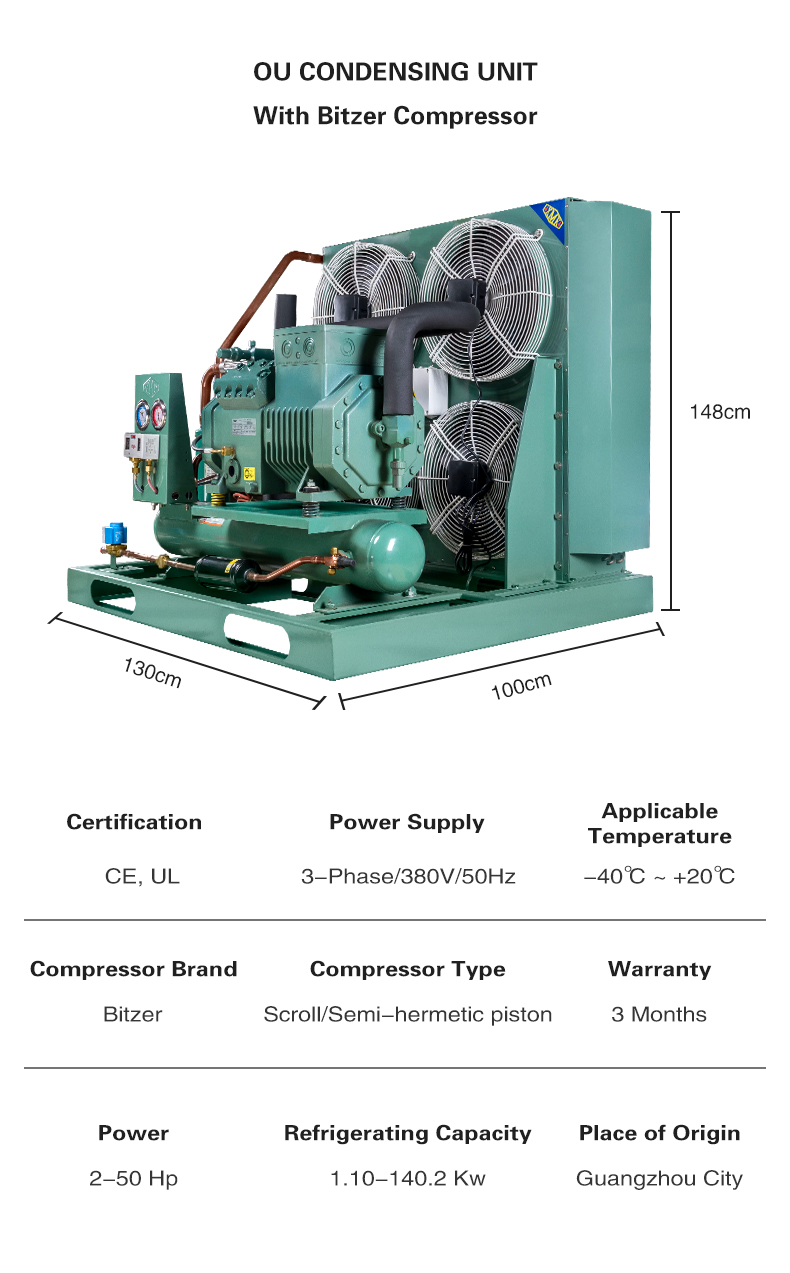

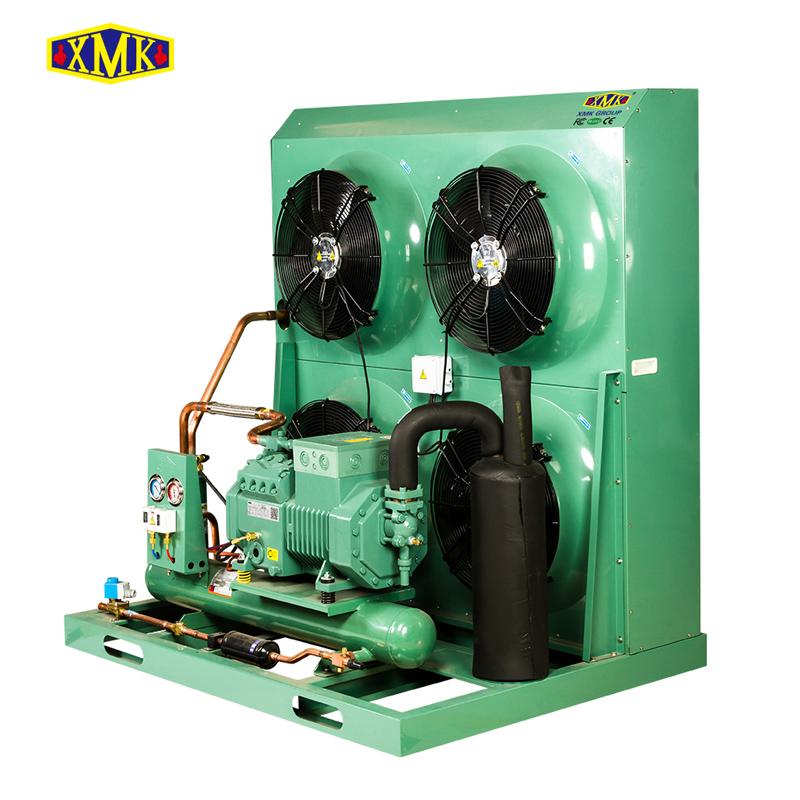

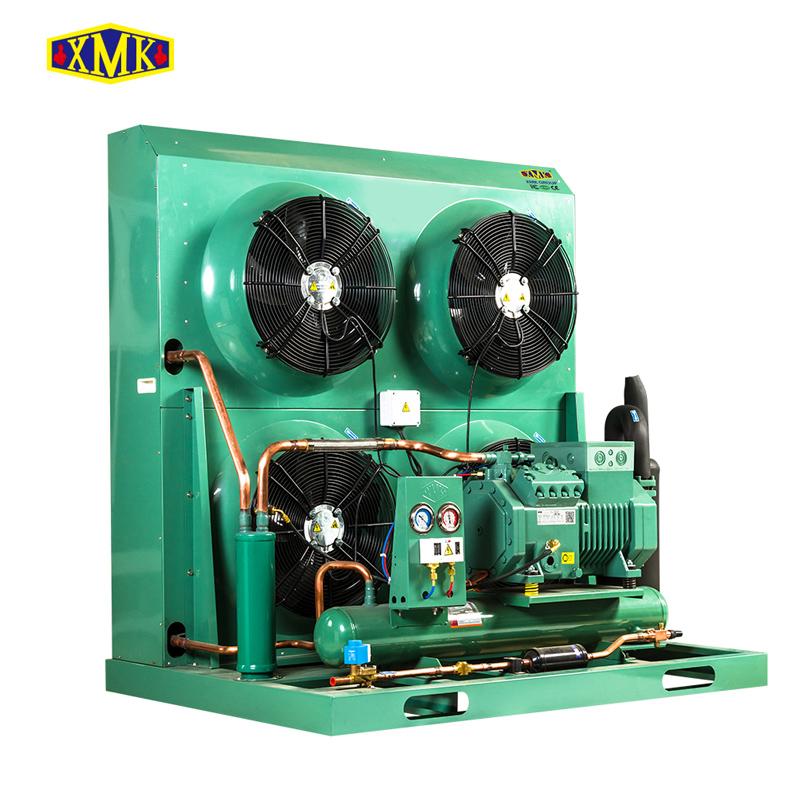

以比澤爾壓縮機為主機，功率從2HP—50HP，半封閉風冷冷凝機組廣泛應用于保鮮及冷藏等制冷設備中。
貨號:
比澤爾半封閉壓縮冷凝機組（中溫機型）訂購 (最小量):
1付款:
出廠價原產地:
中國顏色:
綠色（比澤爾色）發貨港口:
廣州發貨周期：

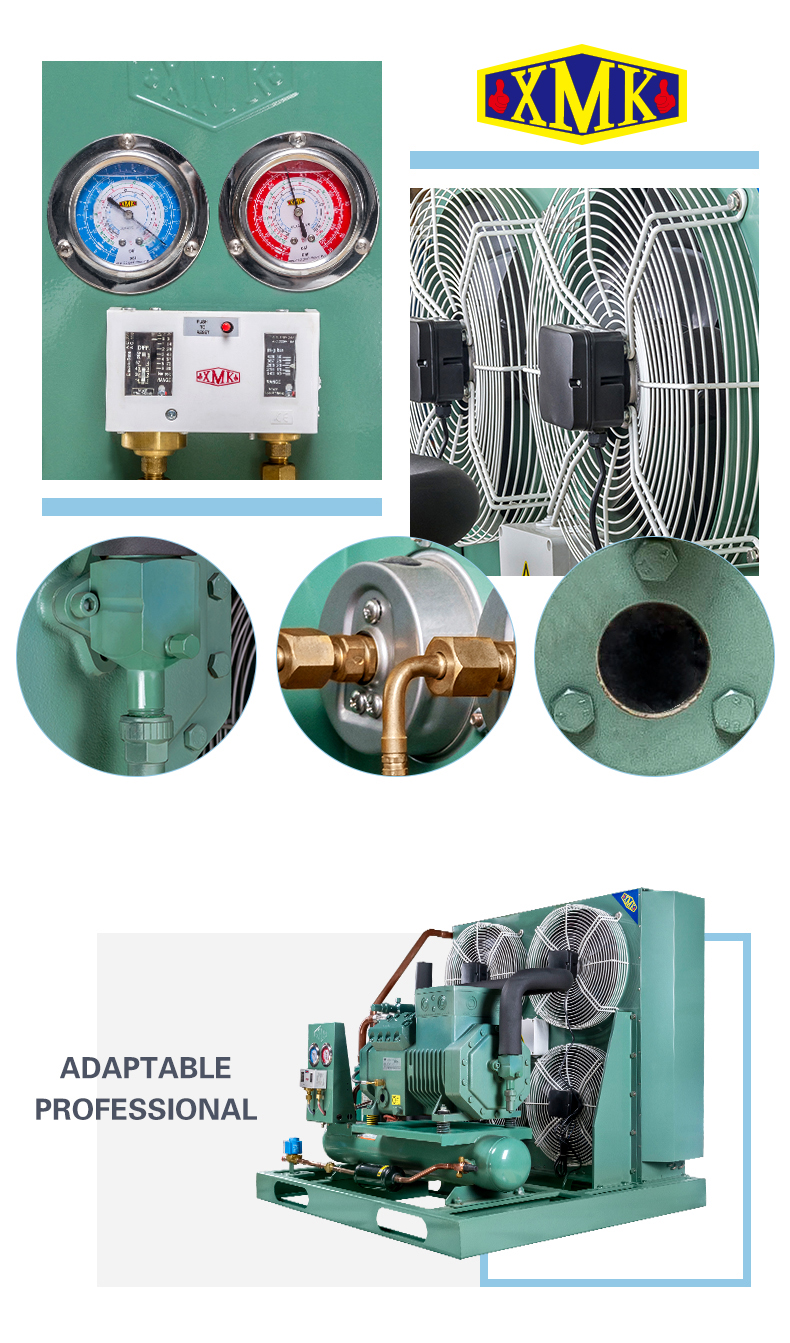

15-35天半封閉風冷冷凝機組產品具有如下特點：

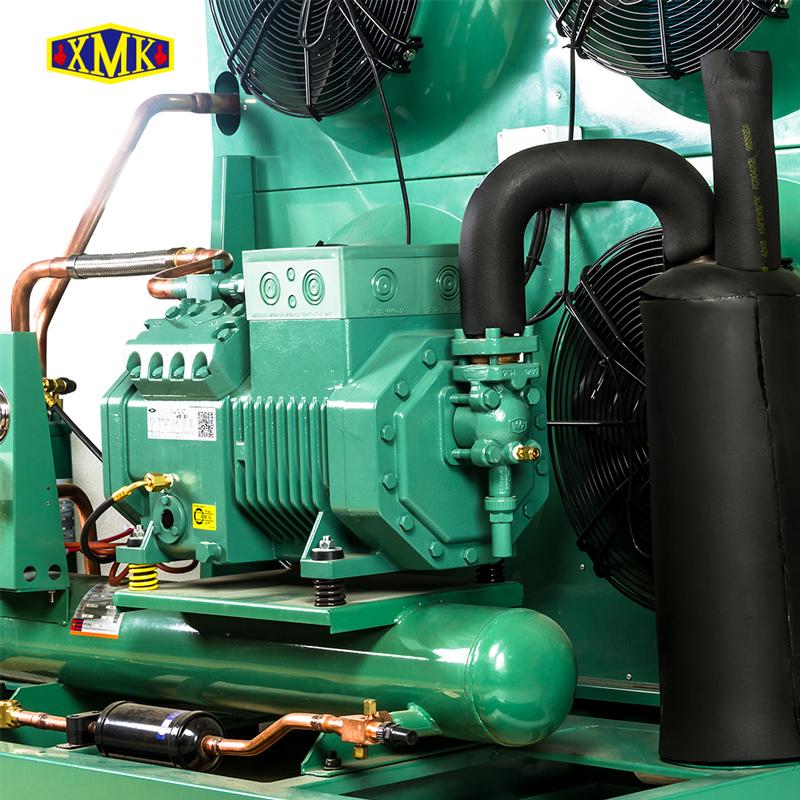

1、主機選用比澤爾半封閉制冷壓縮機，質量好、運行可靠；

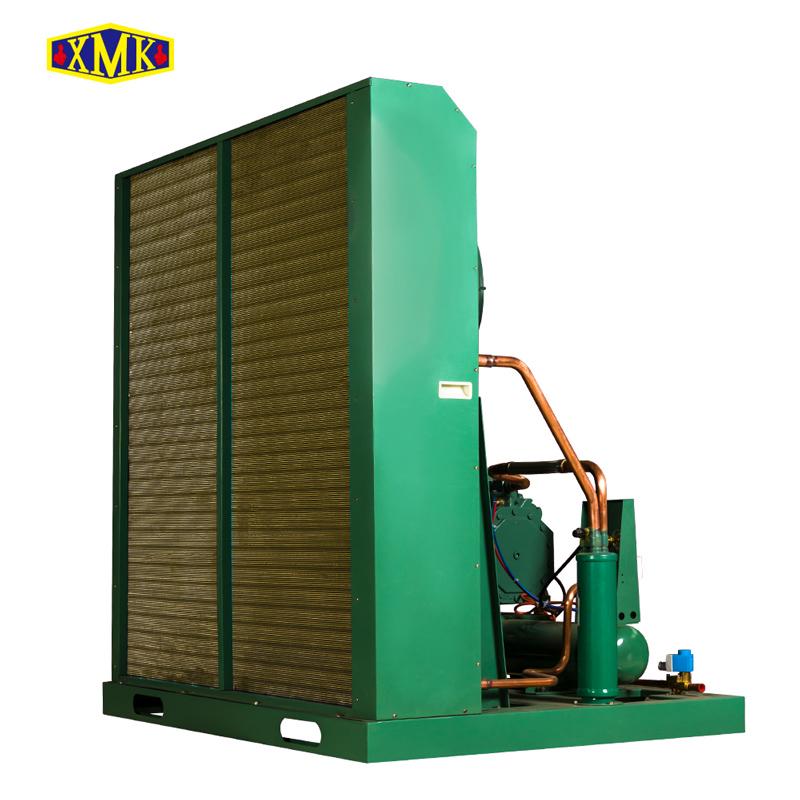

2、半封閉風冷冷凝機組采用銅管鋁片式的冷凝器或高效管殼式冷凝器，換熱效率高，使用壽命長；

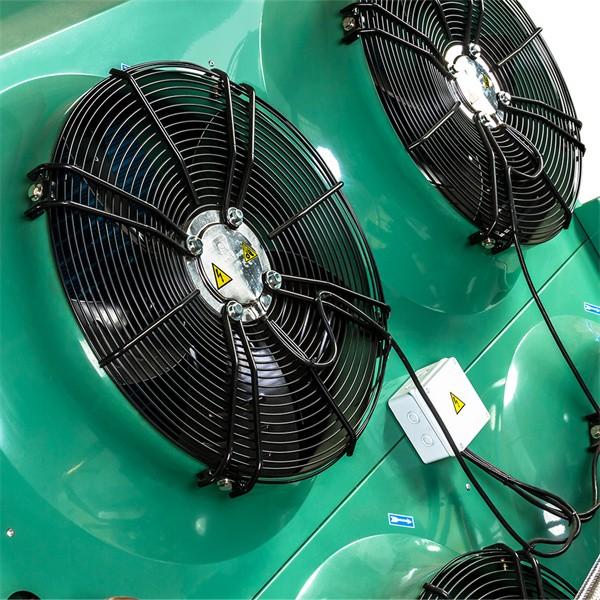

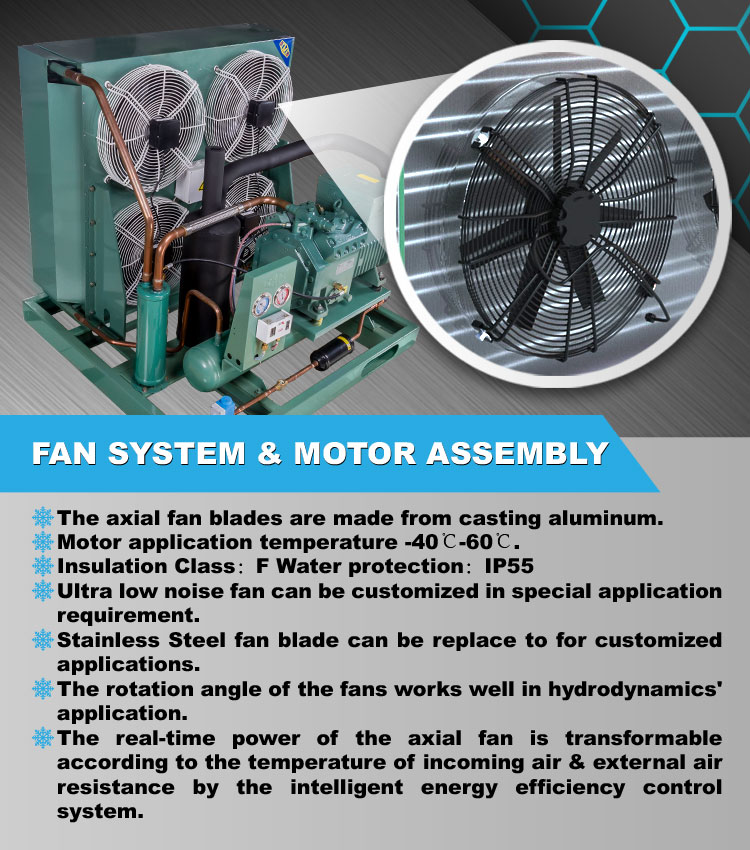

3、采用外轉子冷凝風機，噪音小，效率高，外形美觀；

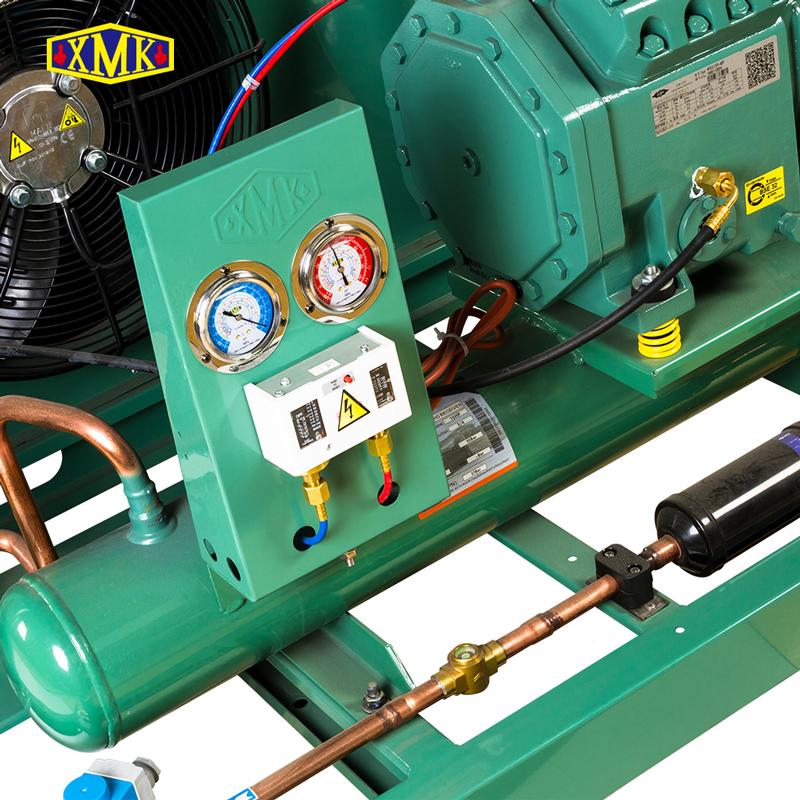

4、選用國產或進口優質制冷配件，配置齊全，機組運行可靠性好；
5、半封閉風冷冷凝機組配有防水端子接線盒，所有的控制元件接線均接入接線盒，方便用戶接線；
6、產品系列全，適用庫溫范圍廣，可廣泛配套于保鮮、冷藏、制冰、冷凍水等制冷設備中使用。
中溫型機組Mediumtemp.units 產品技術參數
制冷劑 Refrigerant R404A/R507A
機組型號Model | HCU02MYB | HCU03MYB | HCU03MYB | HCU04MYB | HCU05MYB | ||
電源Power Supply | 3P/380V/50HZ | ||||||
適用溫度Apply Temp. | -5℃~5℃ | ||||||
壓縮機 Comp. | 型號Model | 2GES-2Y | 2FES-3Y | 2DES-3Y | 2CES-4Y | 4FES-5Y | |
最大電流Max.I（A） | 5.0 | 6.1 | 8.6 | 10.0 | 10.8 | ||
風機 Fan | 電壓Voltage（V） | 3P/380V/50HZ | |||||
電流Current（A） | 0.52 | 0.52 | 1.04 | 1.04 | 1.04 | ||
功率Power（W） | 240 | 240 | 240×2 | 240×2 | 240×2 | ||
轉速Rev.（r/min） | 1330 | 1330 | 1330 | 1330 | 1330 | ||
冷量/功率 Capacity/ Power（KW） | 蒸發 Evap. | -5℃ | 4.0/2.0 | 4.9/2.4 | 7.6/3.4 | 9.4/4.1 | 10.2/4.5 |
-10℃ | 3.3/1.8 | 4.1/2.2 | 6.4/3.1 | 7.9/3.7 | 8.5/4.1 | ||
-15℃ | 2.8/1.6 | 3.4/2.0 | 5.3/2.8 | 6.6/3.4 | 7.1/3.7 | ||
吸氣接口Suction Line（mm） | φ16 | φ16 | φ22 | φ22 | φ22 | ||
供液接口Liquid Line（mm） | φ9.5 | φ9.5 | φ12 | φ12 | φ12 | ||
尺寸 Size | A（mm） | 850 | 850 | 1435 | 1435 | 1435 | |
B（mm） | 800 | 800 | 850 | 850 | 850 | ||
C（mm） | 830 | 830 | 830 | 830 | 830 | ||
安裝尺寸Install a×b（mm） | 456×760 | 456×760 | 750×810 | 750×810 | 750×810 | ||
外形圖Dimension Drawing | A | A | B | B | B | ||
機組型號Model | HCU06MYB | HCU07MYB | HCU09MYB | HCU12MYB | HCU15MYB | ||
電源Power Supply | 3P/380V/50HZ | ||||||
適用溫度Apply Temp. | -5℃~5℃ | ||||||
壓縮機 Comp. | 型號Model | 4EES-6Y | 4DES-7Y | 4CES-9Y | 4TES-12Y | 4PES-15Y | |
最大電流Max.I（A） | 13.6 | 16.5 | 20.2 | 25.2 | 28.2 | ||
風機 Fan | 電壓Voltage（V） | 3P/380V/50HZ | |||||
電流Current（A） | 1.04 | 2.1 | 2.1 | 2.1 | 2.1 | ||
功率Power（W） | 240×2 | 240×4 | 240×4 | 240×4 | 240×4 | ||
轉速Rev.（r/min） | 1330 | 1330 | 1330 | 1330 | 1330 | ||
冷量/功率 Capacity/ Power（KW） | 蒸發 Evap. | -5℃ | 12.9/5.8 | 15.6/6.7 | 18.7/8.2 | 23.6/10.3 | 27.0/11.4 |
-10℃ | 10.8/5.3 | 12.9/6.2 | 15.6/7.4 | 19.6/9.2 | 22.3/10.2 | ||
-15℃ | 9.0/4.7 | 10.7/5.6 | 12.9/6.7 | 16.1/8.1 | 18.2/9.0 | ||
吸氣接口Suction Line（mm） | φ28 | φ28 | φ28 | φ35 | φ35 | ||
供液接口Liquid Line（mm） | φ16 | φ16 | φ16 | φ16 | φ16 | ||
尺寸 Size | A（mm） | 1435 | 1435 | 1435 | 1435 | 1435 | |
B（mm） | 850 | 1000 | 1000 | 1000 | 1000 | ||
C（mm） | 830 | 1430 | 1430 | 1430 | 1430 | ||
安裝尺寸Install a×b（mm） | 750×810 | 900×950 | 900×950 | 900×950 | 900×950 | ||
外形示意圖Dimension Drawing | B | C | C | C | C | ||
備注：參數標定為環境溫度32℃。Calibration of parameters at ambient temperature 32℃.
機組型號Model | HCU20MYB | HCU25MYB | HCU30MYB | HCU35MYB | HCU40MYB | |||
電源Power Supply | 3P/380V/50HZ | |||||||
適用溫度Apply Temp. | -5℃~5℃ | |||||||
壓縮機 Comp. | 型號Model | 4NES-20Y | 4HE-25Y | 4GE-30Y | 4FE-35Y | 6GE-40Y | ||
最大電流（A） | 33.2 | 44.0 | 51.2 | 62.1 | 73.9 | |||
風機 Fan | 電壓Voltage（V） | 3P/380V/50HZ | ||||||
電流Current（A） | 4.4 | 4.4 | 4.4 | 7.0 | 7.0 | |||
功率Power（W） | 548×4 | 548×4 | 548×4 | 937×4 | 937×4 | |||
轉速Rev.（r/min） | 1380 | 1380 | 1380 | 1378 | 1378 | |||
冷量/功率 Capacity/ Power（KW） | 蒸發 Evap. | -5℃ | 32.2/13.8 | 43.2/18.6 | 49.9/22.2 | 58.9/26.2 | 73.6/33.0 | |
-10℃ | 26.7/12.4 | 36.2/16.7 | 42.0/19.9 | 49.7/23.7 | 62.2/29.8 | |||
-15℃ | 21.9/11.0 | 30.1/15.0 | 35.0/17.8 | 41.5/21.2 | 52.0/26.7 | |||
吸氣接口Suction Line（mm） | φ35 | φ42 | φ54 | φ54 | φ54 | |||
供液接口Liquid Line（mm） | φ16 | φ22 | φ22 | φ22 | φ22 | |||
尺寸 Size | A（mm） | 1550 | 1550 | 1550 | 1800 | 1800 | ||
B（mm） | 1150 | 1150 | 1150 | 1300 | 1350 | |||
C（mm） | 1630 | 1630 | 1630 | 1880 | 1880 | |||
安裝尺寸Install a×b（mm） | 900×1100 | 900×1100 | 900×1100 | 920×1250 | 920×1300 | |||
外形圖Dimension Drawing | C | C | C | C | C | |||
